Wir (Winkler Tobias und To Kevin) haben für unser Abschlussprojekt für die Landesberufsschule 4 Salzburg eine Netzwerkinfrastruktur aufgebaut mit dem folgenden Umfang:

Highlights

Die Highlights in unserem Projekt waren die replizierten Domain-Controller, die im Intervall von 30 Minuten sich gegenseitig synchron halten. Zwei File-Share Server mit DFS die je nach Auslastung auf die Benutzeranfragen antworten und sich ebenfalls gegenseitig replizieren. HA mit vSphere vCenter konfiguriert, der bei einem Ausfall die VMs automatisch auf einen anderen ESXi Hosts migriert + DRS der die VMs automatisch je nach Auslastung migrieren kann.
Eine öffentliche gekaufte Domain + statische IP von Drei Austria.
Mail + Mail Gateway Server wo extern Mails versendet und empfangen werden können, mit den dazugehörigen DKIM, DMARC und SPF-Einträgen. Monitoring per checkMK der mit SNMP die Firewall und Switches auf Uptime der Interfaces überprüft + Überwachung der Windows Clients mit dem checkMK Agent.
Mit GPO-Richtlinien verteilte Agenten vom Blueshield (DNS-Filter), checkMK (Monitoring) und TrendMicro (Anti-Viren Software). VEEAM Backup & Replication die VMs sichert wöchentlich (full) & täglich (inkremental).
Mit IPsec kann von extern eine VPN-Verbindung in unser Netzwerk aufgebaut werden.
Dazu wurde ein Webserver in einer DMZ aufgesetzt der extern erreichbar ist.

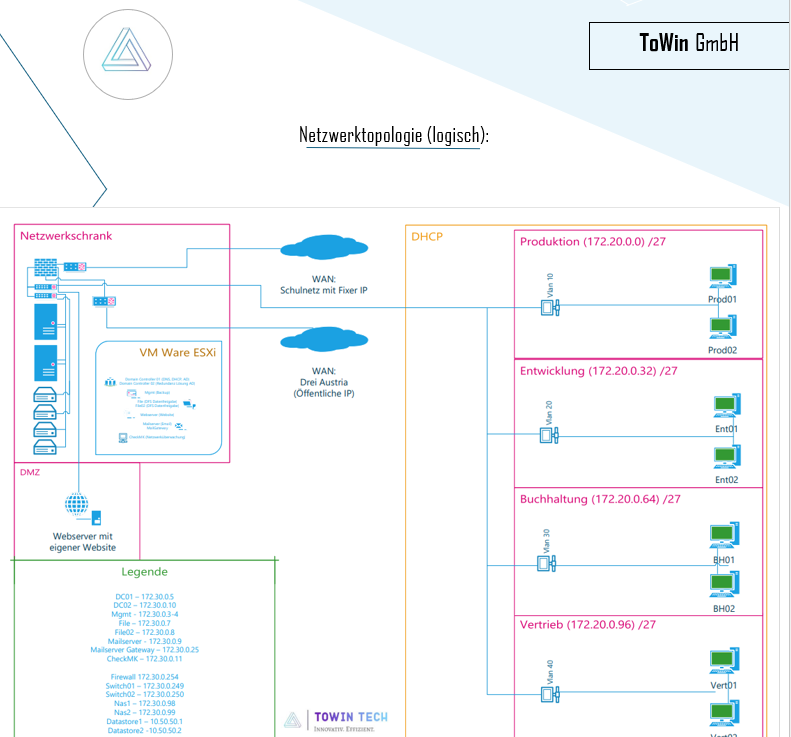

Als letztes wurden 5 VLANs erstellt (für jede Abteilung), die mittels eigenen DHCP Bereich IP-Adressen bekommen.
